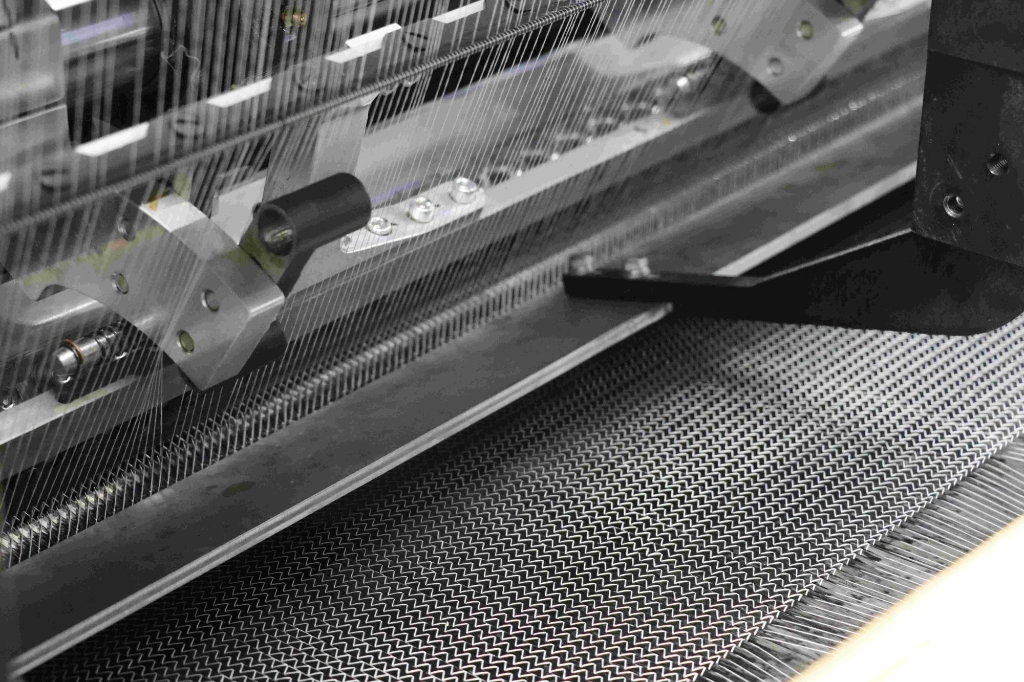

碳纖維多軸向經編機采用了多系統喂入緯紗裝置，可將經過在線展纖機或離線展纖機展纖后的碳纖維絲束以片狀形態，根據不同軸向（單軸向、雙軸向、三軸向、四軸向）、不同克重范圍和不同編織工藝等需求，按不同方向（±45°、0°、90°）進行單層或多層鋪放，從而實現碳纖維的單一或交叉編織。還可將0°碳纖維經紗通過輸送輥直接輸送喂入經編機編織，生產大克重（400g/m2～600g/m2）單向碳布，可滿足用戶對不同品種的多軸向織物的需求。

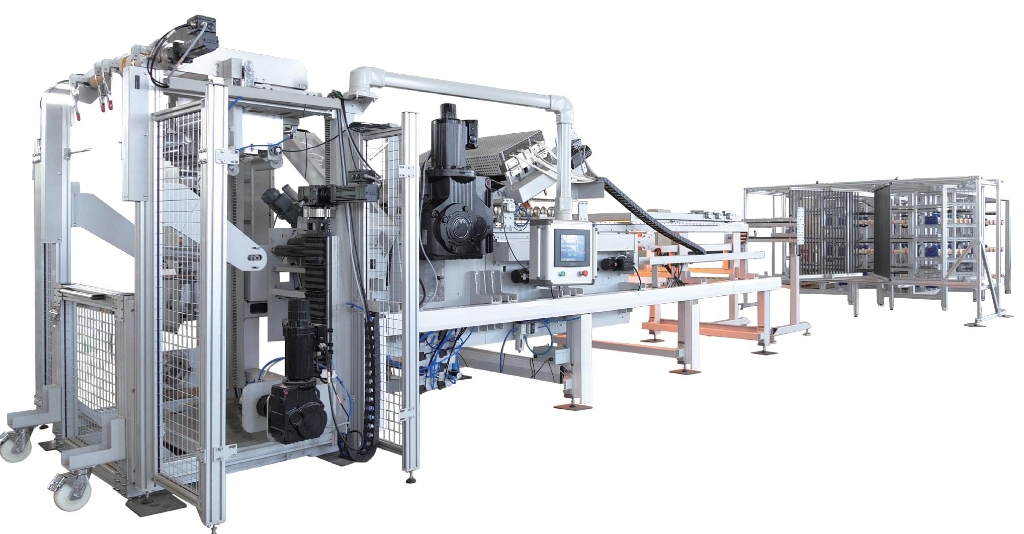

碳纖維多軸向經編機，包含多軸向經編機、在線展纖機、離線展纖機等部分。
在線主機技術參數 On line Main parameters of equipment
門幅(mm) Working width |
1270、2540可定制 customizable |
機號 Machine number |
E5 |
送經系統 Let off system |
二套送經（EBA電子送經） Two-set let-off (EBA electronic let-off) |
橫移機構 Traverse mechanism |
凸輪機構 Cam mechanism |
成圈機構 Loop mechanism |
槽針、針芯、脫圈針、ST針、導紗部件 Groove pin, Needle, Knockover needle |
自停裝置 Automatic stop device |
吹風自停 Wind stop |
鋪放系統 Laying system |
±45°、0°、90° |
牽拉機構 |
EWA電子牽拉 EWA Electron drawing |
開幅機構 Scutching mechanism |
3～7把切割刀 3-7 cutters |
經編機最高轉速(r/min) Maximum speed |
600 |
碳布克重（g/m2） Carbon weight |
200～600 |
最大卷取直徑（mm） Maximum coiling diameter |
1200 |

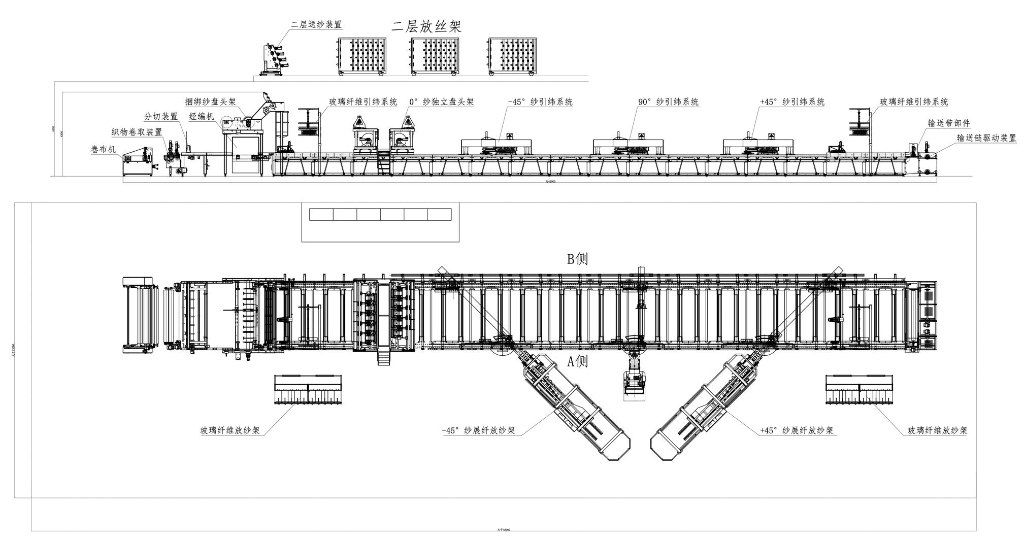

多軸向經編機布局圖

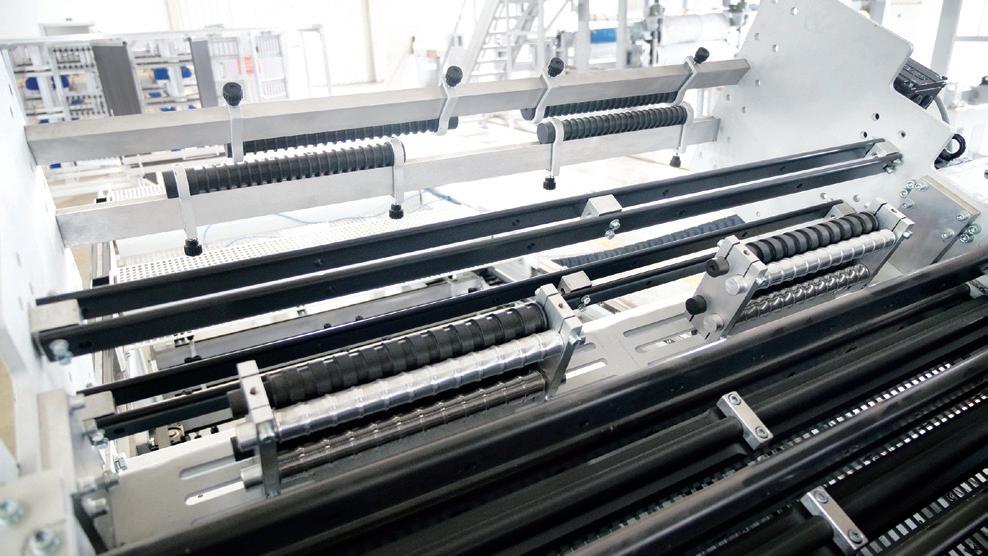

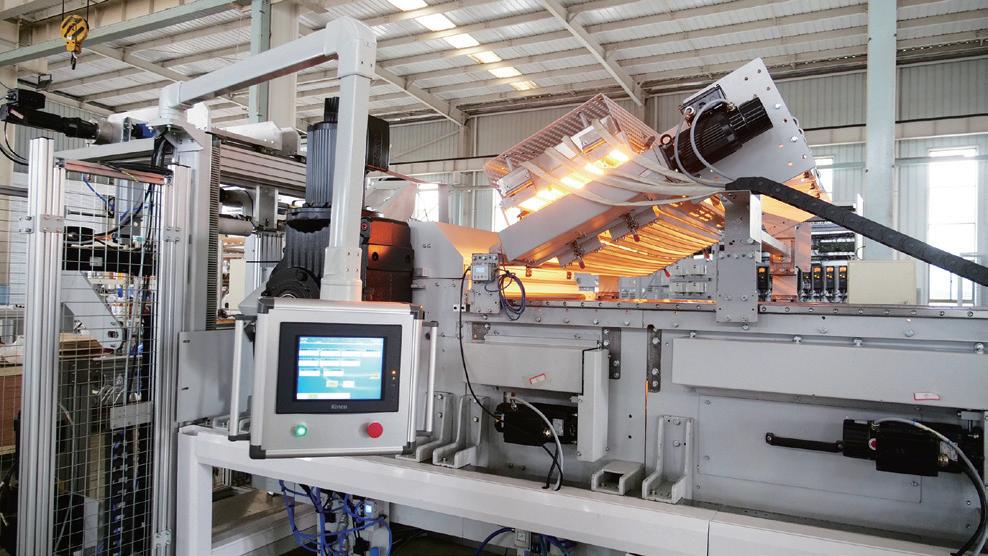

離線展纖機
離線展纖機主要是按照工藝要求將一定規格的成品碳纖維經退卷、牽引、加熱、振動展纖等過程，使碳纖維得以充分地平鋪展開，并以一定的張力和設定的長度卷繞到對應的盤頭上。
既可以作為獨立設備使用，也可與多軸向經編機配套使用。
離線展纖設備主要技術參數
設備主要參數 |
|
長 度 ( mm ) |
大于22000 |
寬 度 ( m m ) |
3200 |
高 度 ( mm ) |
3000 |
幅寬(mm) |
2*254(雙工位) |
適應原料 |
12K、24K、48K等 |
產品克重(g/m²) |
75/100/125(12K);150/200/300(24K、48K) |
退卷張力(N) |
40～120 |
最大卷取速度(m/min) |
15 |
單個盤頭容量 |
總長約1000米(200g/m²碳布) |
紗架錠位 |
96 |

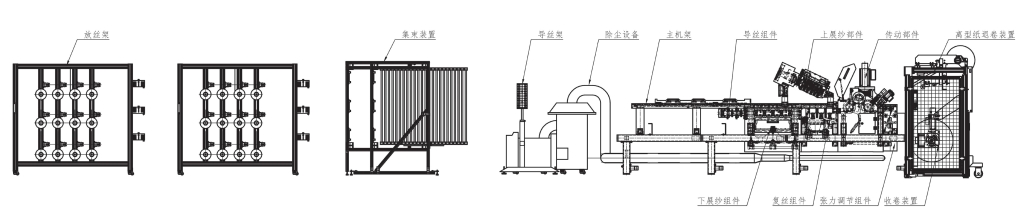

離線展纖機布局圖
